3.1.4 Побудова епюр Q і М для балок

Побудову епюр Q та M для балок починають з визначення повної системи навантажень, в яку входять як задані сили, так і опорні реакції, тобто визначають реакції опор. Після визначення опорних реакцій та їх перевірки балку розбивають на ділянки. При цьому керуються правилом, що граничними точками ділянок є точки прикладення зосереджених сил та моментів, а також точки де  змінюється інтенсивність розподіленого навантаження.

Далі, використовуючи метод перерізів, будують епюри Q та M на кожній ділянці балки, з врахуванням основних правил побудови епюр.

З практичної сторони, стосовно балок, користуються такими правилами:

а) поперечна сила Q в перерізі балки чисельно дорівнює алгебраїчній сумі проекцій на вертикальну вісь перерізу всіх сил, що діють по одну сторону від нього;

.

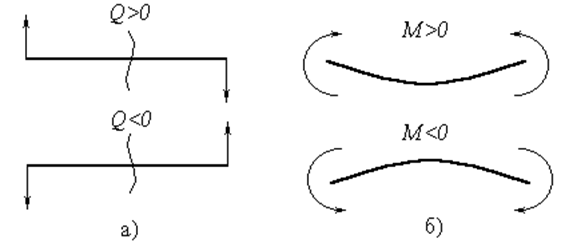

Рисунок 3.5

б) згинальний момент М в перерізі балки чисельно дорівнює алгебраїчній сумі моментів відносно центра ваги перерізу всіх сил, що розташовані по одну сторону від цього перерізу.

.

В праву частину записуються моменти зовнішніх сил з врахуванням такого правила знаків: якщо зовнішня сила (або момент чи розподілене навантаження) створює такий згинальний момент, що викликає деформації стиску в верхніх волокнах балки відносно перерізу, то він береться з додатним  ( “+” ) знаком (рис. 3.5, б).
